سنسور ناک یکی از قطعات حیاتی در سیستم مدیریت موتور خودروهای مدرن است که نقش بسیار مهمی در بهینه‌سازی عملکرد پیشرانه ایفا می‌کند. سنسور ناک چیست؟ این سنسور به‌عنوان یک ابزار تشخیصی، احتراق ناقص در موتور خودرو را شناسایی کرده و از بروز آسیب‌های جدی جلوگیری می‌کند. وظیفه سنسور ناک این است که صدای تق تق ناشی از کوبش موتور را تشخیص دهد و اطلاعات لازم را به واحد کنترل الکترونیکی (ECU) ارسال کند تا زمان جرقه‌زنی شمع موتور تنظیم شود. در این مطلب از کارنامه، به بررسی کامل کار سنسور ناک چیست، انواع آن، علائم خرابی و روش‌های عیب‌یابی می‌پردازیم تا درک جامعی از کارایی سنسور ناک و اهمیت آن در سلامت موتور به دست آورید.
سنسور ناک یا سنسور ضربه چیست؟

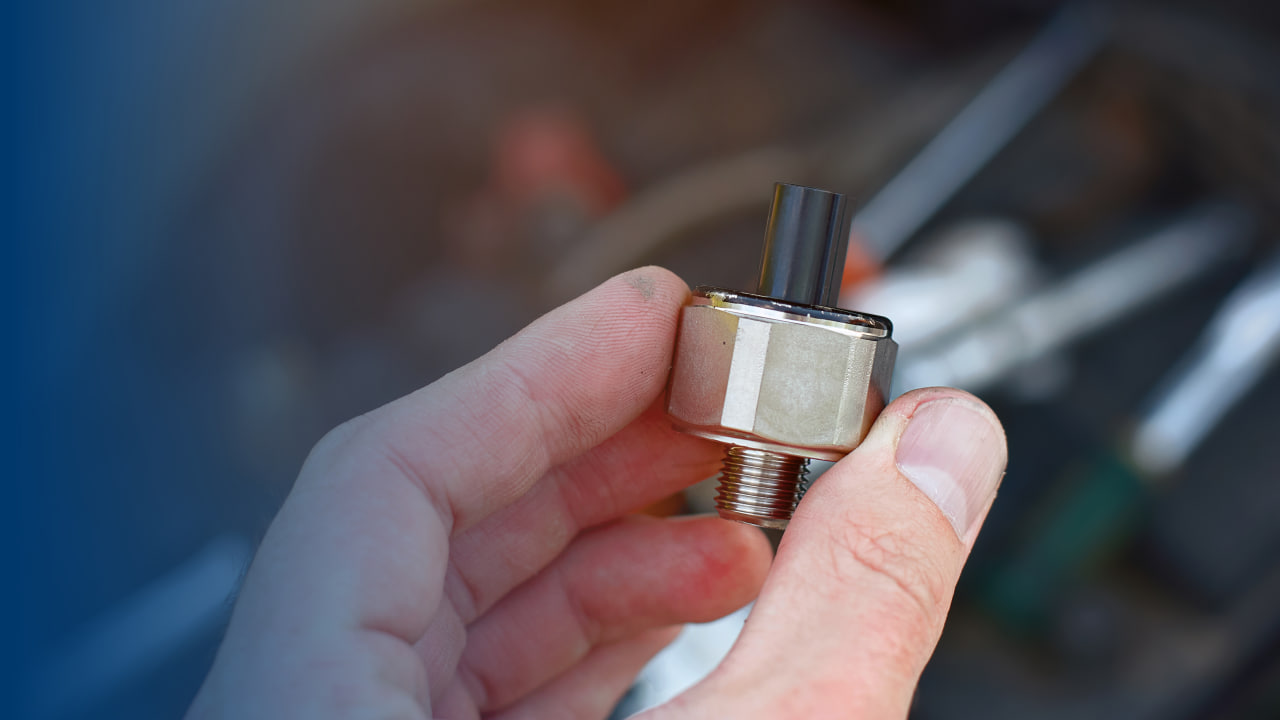

سنسور ناک (Knock Sensor) که به آن سنسور کوبش یا سنسور ضربه نیز گفته می‌شود، یک حسگر پیزوالکتریک است که بر روی بلوک موتور یا سرسیلندر نصب می‌شود. این سنسور وظیفه دارد لرزش‌های غیرعادی و صداهای ناشی از احتراق ناقص در محفظه احتراق را شناسایی کند.
زمانی که مخلوط سوخت و هوا در داخل سیلندر به‌طور نامناسب یا زودتر از موعد منفجر می‌شود، پدیده‌ای به نام «کوبش موتور» (Engine Knock) رخ می‌دهد. این پدیده باعث ایجاد فشارهای شدید و صدای تق تق مشخصی می‌شود که می‌تواند به اجزای داخلی موتور آسیب برساند.
وظیفه اصلی سنسور ناک
کار سنسور ناک این است که:
- ارتعاشات و صداهای غیرعادی موتور را به سیگنال الکتریکی تبدیل کند
- این سیگنال‌ها را به ECU (کامپیوتر ماشین) ارسال کند
- به کامپیوتر موتور اجازه دهد تا زمان جرقه‌زنی را تنظیم کند
- از بروز احتراق زودرس و آسیب به موتور جلوگیری کند
این فرآیند به‌طور مداوم و در کسری از ثانیه انجام می‌شود تا موتور همواره در بهترین شرایط کار کند.
نحوه عملکرد سنسور ناک خودرو چگونه است؟
برای درک بهتر کارایی سنسور ناک، باید نحوه عملکرد آن را به‌صورت دقیق بررسی کنیم. این سنسور بر اساس اثر پیزوالکتریک کار می‌کند؛ یعنی زمانی که فشار یا ارتعاش مکانیکی به کریستال درون سنسور وارد می‌شود، یک ولتاژ الکتریکی تولید می‌کند.
مراحل عملکرد سنسور ضربه:
۱. تشخیص ارتعاش: سنسور ناک به‌طور مستقیم بر روی بلوک موتور نصب شده و تمام ارتعاشات موتور را حس می‌کند. وقتی کوبش موتور رخ می‌دهد، فرکانس خاصی از ارتعاش ایجاد می‌شود که با احتراق عادی تفاوت دارد.
۲. تولید سیگنال الکتریکی: کریستال پیزوالکتریک درون سنسور، این ارتعاشات را به ولتاژ متناسب تبدیل می‌کند. هر چه شدت کوبش بیشتر باشد، ولتاژ تولیدی نیز بالاتر خواهد بود.
۳. ارسال اطلاعات به ECU: سیگنال الکتریکی تولید شده از طریق سیم‌کشی به واحد کنترل الکترونیکی موتور ارسال می‌شود. ECU این داده‌ها را تحلیل کرده و با الگوهای ذخیره‌شده در حافظه خود مقایسه می‌کند.
۴. تنظیم زمان جرقه‌زنی: اگر ECU تشخیص دهد که کوبش موتور در حال وقوع است، فوراً زمان جرقه‌زنی شمع ماشین را به تأخیر می‌اندازد (Ignition Timing Retard). این کار باعث می‌شود احتراق مخلوط سوخت کمی دیرتر انجام شود و از بروز احتراق زودرس جلوگیری شود.
۵. بهینه‌سازی مداوم: این فرآیند به‌صورت لحظه‌ای و مداوم تکرار می‌شود تا موتور همیشه در بهترین نقطه کارایی عمل کند. این امر منجر به کاهش مصرف سوخت، افزایش قدرت موتور و کاهش آلایندگی موتور می‌شود.
ارتباط سنسور ناک با سایر سنسورها
سنسور ناک به‌تنهایی کار نمی‌کند. ECU اطلاعات آن را همراه با داده‌های سایر سنسورها مانند سنسور اکسیژن، سنسور دمای موتور، سنسور فشار هوا و غیره تحلیل می‌کند تا تصمیم بهینه‌ای برای مدیریت موتور بگیرد.
انواع سنسور ضربه
سنسورهای ناک در خودروهای مختلف به دو دسته اصلی تقسیم می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند:
۱. سنسور ناک تک‌کاناله (Single Channel)
این نوع سنسور ساده‌ترین و رایج‌ترین نوع است که در اکثر خودروهای معمولی استفاده می‌شود. ویژگی‌های آن عبارتند از:
- دارای یک خروجی سیگنال
- مناسب برای موتورهای ۴ یا ۶ سیلندر
- هزینه تعویض و تعمیر پایین‌تر
- نصب آسان‌تر
- دقت مناسب برای کاربردهای عمومی
۲. سنسور ناک دوکاناله (Dual Channel)
این نوع در خودروهای پیشرفته‌تر و موتورهای V شکل استفاده می‌شود:
- دارای دو خروجی سیگنال مجزا
- هر کانال یک ردیف از سیلندرها را کنترل می‌کند
- دقت بالاتر در تشخیص کوبش
- مناسب برای موتورهای V6، V8 و V12
- امکان تنظیم مستقل زمان جرقه‌زنی برای هر بانک سیلندر
- کارایی بهتر در موتورهای پرقدرت
۳. سنسور ناک رزونانسی (Resonance Type)
برخی از خودروهای مدرن از نسل جدیدتری از سنسورهای ناک استفاده می‌کنند که:
- فرکانس‌های خاص کوبش را با دقت بیشتری تشخیص می‌دهند
- نویز و ارتعاشات غیرمرتبط را فیلتر می‌کنند
- پاسخ سریع‌تری به تغییرات دارند
- در خودروهای اسپرت و لوکس کاربرد دارند
عوامل خرابی ناک پیشرانه
سنسور ناک مانند هر قطعه دیگری در خودرو، می‌تواند دچار مشکل شود. شناخت عوامل خرابی به شما کمک می‌کند از بروز مشکلات جدی‌تر جلوگیری کنید:
عوامل داخلی
- فرسودگی کریستال پیزوالکتریک: با گذشت زمان و کارکرد مداوم، کریستال درون سنسور ممکن است حساسیت خود را از دست بدهد یا دچار شکستگی شود.
- آسیب به قطعات الکترونیکی: مدارهای داخلی سنسور در اثر گرمای شدید موتور یا نوسانات ولتاژ می‌توانند آسیب ببینند.
- خوردگی پین‌های اتصال: رطوبت و حرارت باعث اکسیداسیون و خوردگی پین‌های اتصال می‌شوند که منجر به قطعی یا ضعف سیگنال می‌شود.
عوامل خارجی
۱. سیم‌کشی معیوب:
- پارگی یا سایش عایق سیم‌ها
- اتصال کوتاه (Short Circuit)
- قطع شدن سیم‌ها در اثر ارتعاش
- خوردگی کانکتورها
۲. نصب نادرست:
- سفت نکردن صحیح پیچ سنسور (گشتاور نامناسب)
- استفاده از واشر یا پیچ نامناسب
- نصب در محل اشتباه
۳. آلودگی و رسوب:
- نشت روغن موتور روی سنسور
- رسوب کربن و چربی
- نفوذ مواد شیمیایی
۴. آسیب مکانیکی:
- ضربه در حین تعمیرات
- افتادن ابزار روی سنسور
- فشار بیش از حد در حین نصب
۵. عوامل محیطی:
- قرار گرفتن در معرض گرمای بیش از حد
- تماس با مواد خورنده
- رطوبت بالا
مشکلات مرتبط با موتور
گاهی خطای سنسور ناک چیست؟ ممکن است مشکل از موتور باشد نه خود سنسور:
- کیفیت پایین سوخت (اکتان کم)
- زمان‌بندی نادرست موتور
- مشکل در سیستم خنک‌کننده (داغ شدن بیش از حد)
- نشتی از واشر سرسیلندر
- خرابی شمع موتور یا کویل
- کربن زدگی محفظه احتراق
علائم خرابی سنسور ناک خودرو
تشخیص به‌موقع خرابی سنسور ناک می‌تواند از بروز آسیب‌های جدی به موتور جلوگیری کند. در اینجا مهم‌ترین نشانه‌های خرابی این سنسور را بررسی می‌کنیم:
۱. روشن شدن چراغ چک موتور
اولین و مشهودترین علامت خرابی سنسور ناک، روشن شدن چراغ چک موتور (Check Engine) در داشبورد است. ECU هنگامی که سیگنال نامناسب یا عدم سیگنال از سنسور دریافت کند، کد خطا ثبت کرده و این چراغ را روشن می‌کند. کدهای رایج مرتبط با سنسور ناک عبارتند از:
- P0325: مدار سنسور ضربه دچار نقص است
- P0326: عملکرد نامناسب سنسور
- P0327: سیگنال پایین سنسور
- P0328: سیگنال بالای سنسور
- P0330 تا P0334: کدهای مربوط به سنسور ضربه شماره ۲
۲. کاهش قدرت و شتاب موتور
وقتی سنسور ناک خراب شود، ECU قادر نیست زمان جرقه‌زنی را به‌طور بهینه تنظیم کند. در نتیجه:
- موتور قدرت کافی برای شتاب‌گیری ندارد
- خودرو در سربالایی‌ها ضعیف عمل می‌کند
- احساس سنگینی در پدال گاز وجود دارد
- پاسخ‌دهی موتور کند می‌شود
۳. افزایش مصرف سوخت
یکی از وظایف سنسور ناک، کمک به بهینه‌سازی احتراق است. خرابی آن منجر به:
- سوختن ناقص مخلوط سوخت و هوا
- افزایش ۱۰ تا ۲۰ درصدی مصرف سوخت
- اتلاف انرژی و کاهش بازدهی موتور
۴. صدای تق تق موتور
واضح‌ترین نشانه کوبش موتور، صدای تق تق فلزی است که معمولاً در شرایط زیر بیشتر شنیده می‌شود:
- هنگام شتاب‌گیری
- در دور موتور بالا
- هنگام بالا رفتن از سربالایی
- زمان گرم بودن موتور
این صدا نشان‌دهنده احتراق ناقص و زودرس است که می‌تواند به پیستون‌ها، شاتون‌ها و سوپاپ‌ها آسیب برساند.
۵. لرزش و کار نامنظم موتور
خرابی سنسور ناک می‌تواند باعث شود:
- موتور در حالت آیدل نامنظم کار کند
- لرزش و ارتعاش غیرعادی در موتور احساس شود
- دور موتور در حالت خلاص نوسان کند
- موتور دچار خاموشی ناگهانی شود
۶. افزایش آلایندگی موتور
زمانی که احتراق به‌درستی انجام نمی‌شود:
- دود سیاه یا آبی از اگزوز خارج می‌شود
- آلودگی هوا افزایش می‌یابد
- احتمال عدم قبولی در معاینه فنی وجود دارد
- اکسیژن سوخت نشده به اگزوز می‌رسد و به سنسور اکسیژن و کاتالیست آسیب می‌رساند
۷. خرابی سایر قطعات
خرابی سنسور ناک می‌تواند منجر به آسیب قطعات دیگر شود:
- سوختن زودرس شمع موتور
- آسیب به کاتالیست
- خرابی سنسور اکسیژن
- فرسودگی زودهنگام پیستون و رینگ
عیب‌یابی و تعمیر سنسور ناک معیوب
اگر مشکوک به خرابی سنسور ناک هستید، می‌توانید با روش‌های زیر آن را بررسی و در صورت لزوم تعویض کنید:
۱. استفاده از ابزار دیاگ خودرو
اولین قدم در عیب‌یابی، خواندن کدهای خطا با دستگاه دیاگ است:
- دستگاه OBD-II را به پورت دیاگ خودرو وصل کنید (معمولاً زیر داشبورد قرار دارد)
- کدهای خطای موجود را بخوانید
- کدهای مرتبط با سنسور ناک (P0325 تا P0334) را شناسایی کنید
- داده‌های لحظه‌ای (Live Data) سنسور را بررسی کنید
- پس از تعمیر، کدهای خطا را پاک کنید و خودرو را تست کنید
۲. بازرسی بصری سنسور و سیم‌کشی
قبل از تصمیم به تعویض، چک کنید:
بررسی سنسور:
- آیا سنسور به‌درستی روی بلوک موتور سفت شده است؟
- آیا نشتی روغن یا رطوبت روی سنسور وجود دارد؟
- آیا آثار خوردگی یا شکستگی فیزیکی مشاهده می‌شود؟
- آیا پین‌های اتصال تمیز و سالم هستند؟
بررسی سیم‌کشی:
- سیم‌ها را از ابتدا تا انتها دنبال کنید
- به دنبال پارگی، سایش یا قطع شدن عایق باشید
- کانکتور را جدا و دوباره وصل کنید (ممکن است اکسید شده باشد)
- اتصال سیم به بدنه خودرو (Ground) را چک کنید
۳. تست الکتریکی سنسور
برای تست دقیق‌تر، نیاز به مولتی‌متر دارید:
تست مقاومت:
- سنسور را از موتور جدا کنید
- مولتی‌متر را روی حالت اهم‌متر تنظیم کنید
- مقاومت بین پین‌های سنسور را اندازه بگیرید
- مقدار باید در محدوده مشخص شده در کتابچه راهنما باشد (معمولاً بین ۱۰۰ تا ۱۵۰۰۰ اهم)
تست ولتاژ سیگنال:
- موتور را روشن کنید
- مولتی‌متر را به سیم‌های سنسور وصل کنید
- هنگام شتاب دادن، باید تغییرات ولتاژ را ببینید (معمولاً چند میلی‌ولت)
- عدم تغییر ولتاژ نشان‌دهنده خرابی سنسور است
تست ضربه‌ای:
- با استفاده از یک آچار یا چکش لاستیکی، ملایم به نزدیکی سنسور ضربه بزنید
- ولتاژ خروجی سنسور باید تغییر کند
- اگر تغییری ایجاد نشد، سنسور معیوب است
۴. بررسی اتصالات برقی
مشکل ممکن است در سیم‌کشی باشد نه خود سنسور:
- ولتاژ تغذیه سنسور را چک کنید (باید حدود ۵ ولت باشد)
- اتصال زمین (Ground) را بررسی کنید
- مقاومت سیم‌ها را اندازه بگیرید (باید نزدیک صفر باشد)
- به دنبال اتصال کوتاه یا قطعی باشید
۵. تعویض سنسور ناک
اگر تست‌ها نشان دادند که سنسور معیوب است، باید آن را تعویض کنید:
مراحل تعویض:
- خودرو را خاموش کنید و اجازه دهید موتور خنک شود
- باتری را قطع کنید (برای ایمنی)

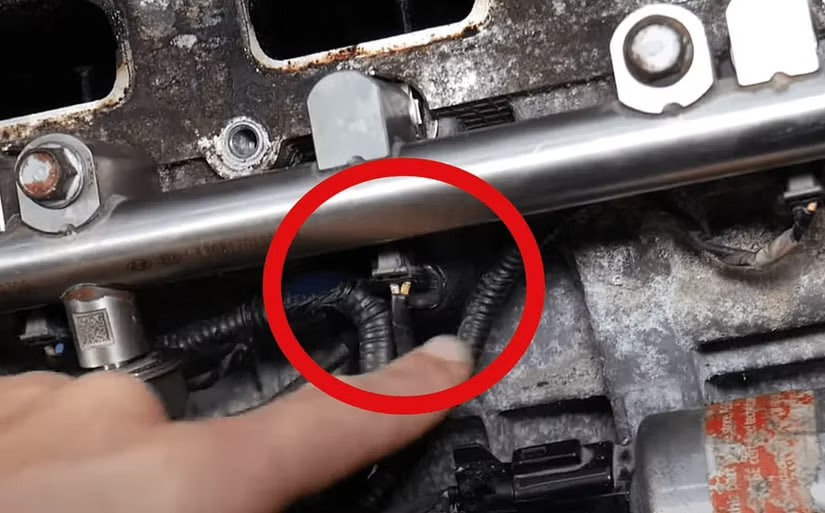

- محل قرارگیری سنسور را پیدا کنید (معمولاً روی بلوک موتور یا نزدیک سرسیلندر)

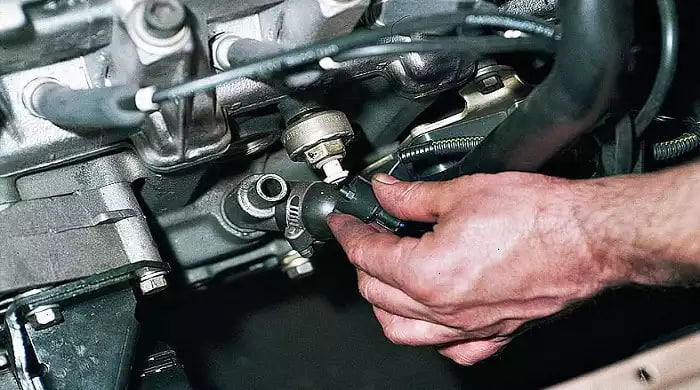

- کانکتور برقی سنسور را جدا کنید
- با استفاده از آچار مناسب، پیچ سنسور را باز کنید
- سنسور قدیمی را خارج کنید
- سطح اتصال را تمیز کنید
- سنسور جدید را در محل خود قرار دهید
- پیچ را با گشتاور مناسب سفت کنید (طبق دستورالعمل سازنده، معمولاً ۱۵-۲۵ نیوتن‌متر)
- کانکتور برقی را وصل کنید ۱۱. باتری را وصل کنید
نکات مهم در تعویض:
- حتماً از سنسور اصلی یا با کیفیت استفاده کنید
- پیچ را خیلی سفت نکنید تا سنسور نشکند
- از گریس یا چسب روی سطح تماس سنسور استفاده نکنید
- مطمئن شوید کانکتور به‌درستی قفل شده است
۶. پاک کردن کد خطا و تست نهایی
بعد از تعویض یا تعمیر:
۱. با دستگاه دیاگ، تمام کدهای خطا را پاک کنید ۲. خودرو را روشن کنید و به مدت ۵ دقیقه در حالت آیدل نگه دارید ۳. یک تست‌درایو حدود ۱۰ کیلومتر انجام دهید ۴. چند بار شتاب بگیرید تا ECU تنظیمات را یاد بگیرد ۵. دوباره با دستگاه دیاگ چک کنید که کد خطا جدیدی ثبت نشده باشد ۶. اگر چراغ چک موتور خاموش ماند و علائم برطرف شد، کار با موفقیت انجام شده است
۷. نکات ایمنی
- همیشه از دستکش و عینک ایمنی استفاده کنید
- روی موتور داغ کار نکنید
- از ابزار مناسب استفاده کنید
- اگر تجربه کافی ندارید، به تعمیرگاه مراجعه کنید
- در محیط با تهویه مناسب کار کنید
سخن آخر
سنسور ناک یکی از قطعات کلیدی در سیستم مدیریت موتور خودروهای مدرن است که نقش بسیار مهمی در سلامت و عملکرد بهینه پیشرانه دارد. همان‌طور که در این مقاله بررسی کردیم، وظیفه سنسور ناک تشخیص احتراق ناقص و جلوگیری از کوبش موتور است که می‌تواند به اجزای حیاتی موتور آسیب برساند.
کار سنسور ناک چیست؟ این سنسور به‌طور مداوم ارتعاشات موتور را رصد کرده و در صورت تشخیص صدای تق تق یا کوبش، سیگنال‌های لازم را به ECU ارسال می‌کند تا زمان جرقه‌زنی شمع موتور تنظیم شود. این فرآیند هوشمند باعث بهبود مصرف سوخت، افزایش قدرت موتور، کاهش آلایندگی و افزایش عمر موتور می‌شود.
خرابی سنسور ناک می‌تواند علائم متعددی مانند روشن شدن چراغ چک موتور، کاهش قدرت، افزایش مصرف سوخت و بروز صدای نامطلوب داشته باشد. بنابراین توصیه می‌شود در صورت مشاهده هر یک از این علائم، فوراً نسبت به عیب‌یابی و در صورت لزوم تعویض سنسور اقدام کنید. استفاده از ابزار دیاگ خودرو و مراجعه به تعمیرگاه تخصصی می‌تواند مشکل را سریع‌تر و دقیق‌تر برطرف کند.
